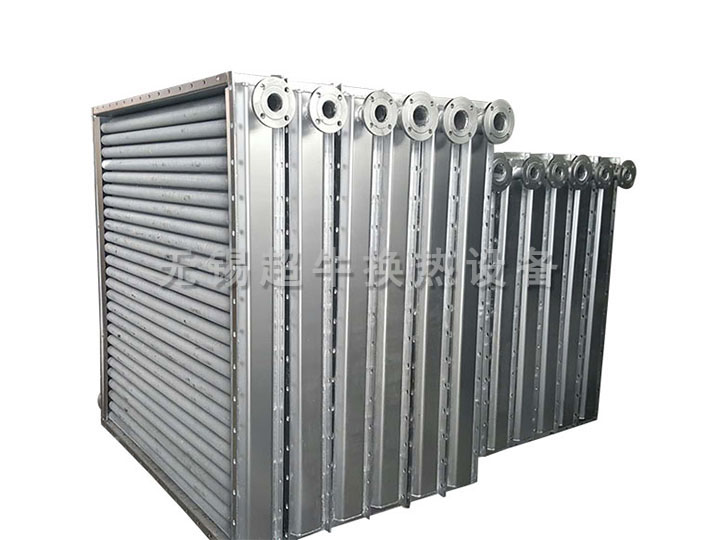

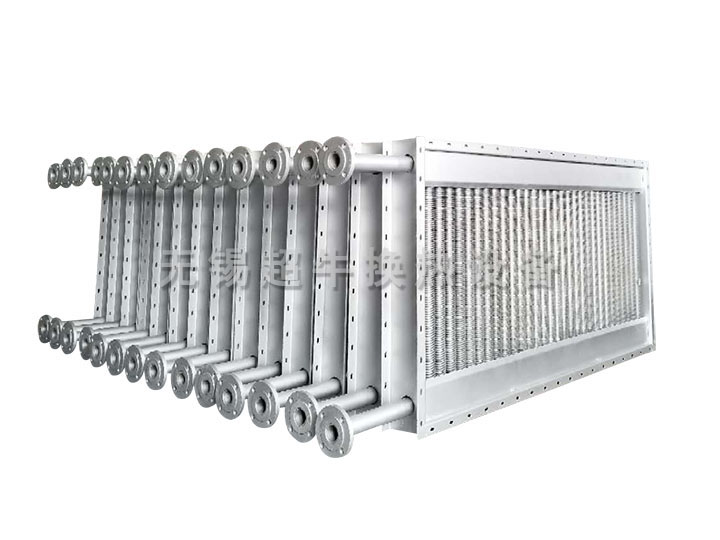

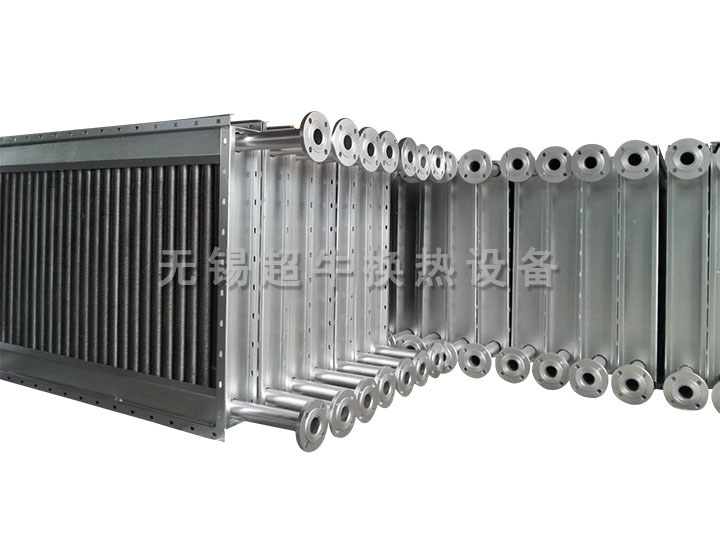

产品概述
       SRL型翅片管换热器系列产品的内部结构常规为三层交叉式排列设置或者两层散热管结构设置,是为了这类产品可以在正常的使用过程中获得好的换热使用效果,根据使用过程中的产品应用效果需求来选择对应型号和结构的翅片管换热器散热器产品,在实际的加工制作过程中,为了让用户获得好的安装使用效果,往往建议用户选择使用大尺寸的管径规格,来满足每台工业翅片管换热器产品的换热需求。
       SRL型翅片管换热器是一种即适用于蒸汽系统又适用于热水系统中作为加热空气用的空气加热器,主要用于热风采暖、空气调节系统及干燥装置的空气加热,是热风装置中的主要设备。它在当前的工矿企业,各大型建筑物的采暖通风系统中得到广泛的应用。


SRL型翅片管散热器传热系数、阻力如下表
散热器型号 热介质 传热系数K值
千卡/米2时℃
阻力毫米水柱
SRLB×A/2 蒸汽(一个表压) K=13.1(Vγ)0.40 H=0.174(Vγ)1.67
过热水130℃
(流速0.023-0.037)
K=14.2(Vγ)0.24 H=0.153(Vγ)1.58
SRLB×A/3 蒸汽(一个表压) K=13.0(Vγ)0.43 H=0.309(Vγ)1.62
过热水130℃
(流速0.0154-0.038)
K=12.5(Vγ)0.29 H=0.296(Vγ)1.58

主要技术参数
散热器
型号
通风净
截面积
(m2
散热面积
(m2



受热
面积
(m2
热介质
通过截
面积
(m2
尺   寸(mm)

重量
(kg)
A B A1 B1 A2 B2 A3 B3 C
SRL-5×5/3 0.11 16.7   35 0.88 0.0070 500 400 545 500 575 540 605 570 200 5"/4 51
SRL-5×5/2 0.11 11.0 23 0.58 0.0046 160 38
SRL-10×5/3 0.22 34.0 35 1.76 0.0070 900 1000 1040 1070 200 83
SRL-10×5/2 0.22 22.3 23 1.16 0.0046 160 50
SRL-12×5/3 0.27 42.6 35 2.20 0.0070 1200 1250 1290 1320 200 99
SRL-12×5/2 0.27 28.0 23 1.45 0.0046 160 71
SRL-6×6/3 0.15 23.6 41 1.24 0.0082 600 500 635 600 665 640 695 670 200 3"/2 66
SRL-6×6/2 0.15 15.6 27 0.82 0.0054 160 43
SRL-10×6/3 0.26 39.8 41 2.06 0.0082 900 1000 1040 1070 200 95
SRL-10×6/2 0.26 26.2 27 1.36 0.0054 160 59
SRL-12×6/3 0.32 49.9 41 2.58 0.0082 1200 1250 1290 1320 200 113
SRL-12×6/2 0.32 32.9 27 1.70 0.0054 160 81
SRL-15×6/3 0.39 60.0 41 3.09 0.0082 1400 1500 1540 1570 200 131
SRL-15×6/2 0.39 39.5 27 2.04 0.0054 160 94
SRL-24×6/3 0.60 95.8 41 4.89 0.0082 2300 2400 2440 2470 200 197
SRL-24×6/2 0.60 63.1 27 3.23 0.0054 160 138
SRL-7×7/3 0.21 31.7 47 1.65 0.0094 700 600 725 700 755 740 785 770 200 2" 83
SRL-7×7/2 0.21 20.9 31 1.09 0.0062 160 60
SRL-10×7/3 0.30 45.7 47 2.36 0.0094 900 1000 1040 1070 200 107
SRL-10×7/2 0.30 31.0 31 1.56 0.0062 160 77
SRL-12×7/3 0.37 57.2 47 2.96 0.0094 1200 1250 1290 1320 200 127
SRL-12×7/2 0.37 37.8 31 1.95 0.0062 160 91
SRL-14×7/3 0.43 66.1 47 3.41 0.0094 1400 1450 1490 1250 200 144
SRL-14×7/2 0.43 43.6 31 2.25 0.0062 160 102
SRL-15×7/3 0.45 68.8 47 3.54 0.0094 1400 1500 1540 1570 200 148
SRL-15×7/2 0.45 45.4 31 2.34 0.0062 160 105
SRL-17×7/3 0.50 80.4 47 4.13 0.0094 1700 1750 1790 1820 200 169
SRL-17×7/2 0.50 53.1 31 2.73 0.0062 160 120
SRL-22×7/3 0.66 101.3 47 5.21 0.0094 2100 2200 2240 2270 200 196
SRL-22×7/2 0.66 66.8 31 3.43 0.0062 160 145
SRL-15×10/3 0.69 95.2 65 4.91 0.0130 1000 1400 995 1500 1025 1540 1055 1570 200 5"/2 215
SRL-15×10/2 0.69 63.0 43 3.25 0.0086 160 140
SRL-17×10/3 0.74 111.4 65 5.72 0.0130 1700 1750 1790 1320 200 226
SRL-17×10/2 0.74 73.6 43 3.89 0.0086 160 159
SRL-20×10/3 0.85 127.5 65 6.54 0.0130 1900 2000 2040 2070 200 252
SRL-20×10/2 0.85 84.2 43 4.33 0.0086 160 177
SRL-14×8/2 0.54 50.7 35 2.55 0.0070 800 1400 815 1450 845 1490 875 1520 160 2" 108
